Завод по производству водонепроницаемых сумок для мотоциклов с технологией радиочастотной сварки

Компания Sealock производит водонепроницаемые сумки для мотоциклов на заводах в Китае и Вьетнаме, используя собственную радиочастотную сварку 27,12 МГц. На большинстве водонепроницаемых изделий у сварного шва есть одна задача: не допускать попадания воды. В мотоциклетном багаже ​​их два: он герметизирует корпус и фиксирует каждую лямку, D-образное кольцо и монтажную панель, которая удерживает загруженную сумку на вибромашине. Эта двойная роль в условиях постоянной вибрации делает возможность сварки решающим заводским вопросом в этой категории.

1. Профиль фабрики

Sealock (YiFuLong Outdoor Gear Co., Ltd.) уже более 20 лет производит сварные водонепроницаемые сумки для международных брендов активного отдыха и мотоциклов, включая Benelli, Helly Hansen, OSPREY и CHUMS.

• Удобства:Дунгуань, Китай | Хошимин, Вьетнам — любое происхождение доступно на любой модели.
• Сварка:собственная радиочастотная сварка на частоте 27,12 МГц, работающая рядом с промышленными швейными линиями
• Емкость:до 30 000 шт/мес на линии багажа с выдвижной крышкой; 15 000 шт/месяц на линиях по производству мешков
• Условия:Минимальный заказ 300 шт. на модель (500 в односторонней седельной сумке), образцы 7–15 дней, оптовая партия 30–45 дней, FOB Гуандун из Шэньчжэня
• Сертификаты:ISO 9001, BSCI, SMETA, HIGG, GRS, СКАН.

2. Почему радиочастотная сварка подходит для материалов для багажа мотоциклов

Радиочастотная сварка — это диэлектрический процесс: высокочастотное электромагнитное поле частотой 27,12 МГц возбуждает полярные молекулы внутри материала, поэтому тепло генерируется внутри, а не передается снаружи. Оба слоя достигают температуры плавления одновременно и соединяются на молекулярном уровне, образуя шов, который обычно такой же прочный, как исходный материал, или даже прочнее.

У процесса есть материальное предпочтение, которое точно соответствует этой категории. Радиочастотная сварка лучше всего работает с тканями с ПВХ и полиуретановым покрытием, из которых и сделан мотоциклетный багаж — сварной брезент из ПВХ 500D в большинстве моделей и ламинат из ТПУ в премиум-классе. Оба полярны и свариваются чисто. Благодаря такому выравниванию самые прочные швы в мире брезента свариваются радиочастотной сваркой, а не свариваются горячим воздухом или ультразвуком.

3. Сварной шов здесь выполняет две функции

На сухом мешке сварные швы образуют запечатанный конверт, и пользователь несет его. На багажнике мотоцикла такие же сварные швы также служат для передачи нагрузки. Сумка привязывается к багажнику или заднему сиденью, загружается до номинального веса — 8–12 кг на заднюю сумку объемом 45 л, 50 кг на парную седельную сумку — и затем подвергается многочасовой вибрации двигателя и дороги, которая непрерывно работает в каждой точке крепления.

Это важно, поскольку устоявшаяся картина отказов сварных брезентовых изделий: слабые участки армирования являются наиболее распространенной причиной разрушения брезентовых изделий, которые несут нагрузку, особенно чехлов для грузовиков и удерживающих грузы. Мотоциклетный багаж изготовлен из того же материала и подвергается таким же циклическим нагрузкам. Фабрика, которая сваривает красивый шов корпуса, но относится к заплаткам как к второстепенной мысли, производит сумки, которые остаются сухими до тех пор, пока не оторвется якорь.

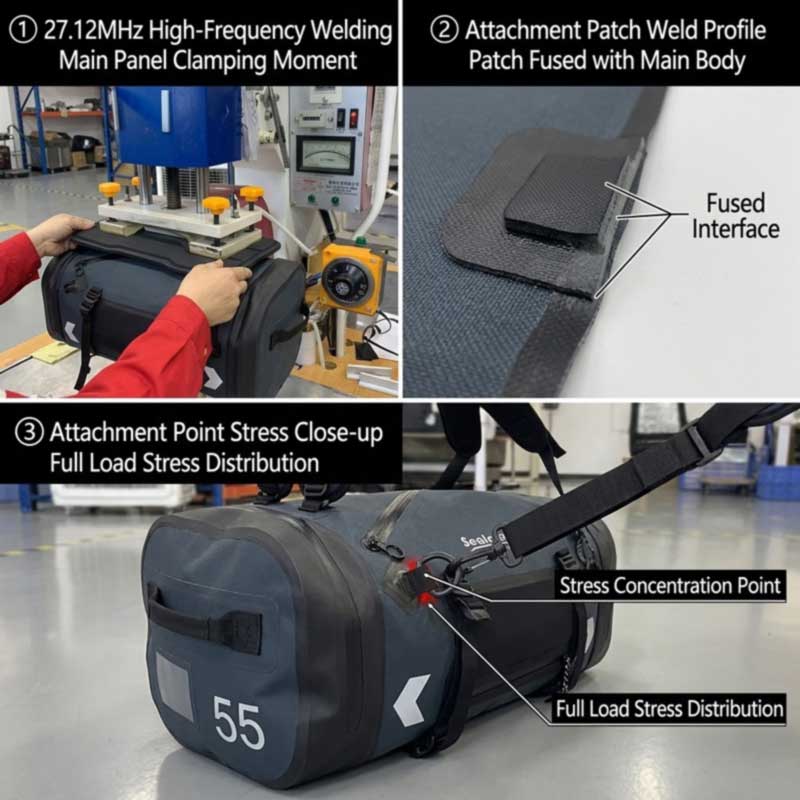

Рисунок 1. Сварные швы мотоциклетной сумки выполняют двойную функцию: уплотняют и несут нагрузку — качество сварки заплаты в точке подвешивания определяет срок службы всей сумки.

4. Как крепится навесное оборудование без прокалывания корпуса

Все, что крепится к мотоциклетной сумке, необходимо прикрепить к герметичному корпусу, не протыкая его иглой. Метод заключается в сварке заплат усиления: заплатка приваривается RF к внешней поверхности корпуса, образуя на сварном стыке собственное водонепроницаемое уплотнение, и несущая деталь располагается на этой заплатке, а не на мембране. Во всей линейке это включает в себя монтажные панели на липучке, сверхпрочные нейлоновые D-образные кольца, компрессионные и быстросъемные крепления для ремней, патч-панели для номерных знаков, замки для банджи-шнура и ленты для ресниц в стиле MOLLE.

Проектирование оснастки здесь действительно работает. Компоненты одинаковой формы могут быть сварены с помощью одной матрицы, а два или более компонента могут быть соединены за один раз, когда матрица расположена поперек обоих, что обеспечивает идентичность размещения заплаток от первого узла к последнему, а не дрейфует по усмотрению оператора.

5. Зеркальная пара инструментов для сбалансированных седельных сумок

Парные седельные сумки предъявляют требования, которых нет ни у одного другого продукта в линейке: левый и правый кузова должны быть одинаковыми по размерам, поскольку неравные объемы приводят к неравной загрузке, а мотоцикл, несущий больший вес на одну сторону, теряет устойчивость в колеях и боковом ветре. Это создает проблему с оснасткой, а не со сборкой: компоненты зеркала привариваются к одинаковым штампам, поэтому обе стороны сходят с линии одинаковых размеров, а набор на 80 л состоит из 40 л на сторону, при этом каждый мешок можно отсоединить и использовать отдельно.

6. Два набора параметров в диапазоне

Ассортимент охватывает два семейства материалов, сварка которых осуществляется по-разному. Параметры сварки — мощность, время выдержки, давление и время охлаждения — аттестуются отдельно для брезента из ПВХ 500D и для ламината из ТПУ и повторно аттестуются при изменении цвета или партии ткани, поскольку пигменты, наполнители, влага и толщина — все это меняет то, как материал поглощает радиочастотную энергию. В частности, более толстые материалы требуют более прочных сварных швов и более жесткого контроля.

Премиум-уровень добавляет третий случай. SL-E984 55L изготовлен из ламината Ripstop TPU с герметичной водонепроницаемой застежкой-молнией, приваренной к корпусу, с классом IPX7 при весе 1,27 кг. Сиденье на молнии является более требовательным сварным швом, чем простой шов, поскольку направляющая должна сохранять правильные размеры по всей длине, оставаясь при этом герметичной. Испытания на отслаивание образцов сварных швов проводятся в начале каждого цикла, чтобы подтвердить полное плавление перед отправкой партии; правильный сварной шов прорывает основную ткань, а не разделяет ее на чистом месте. Основополагающий процесс изложен впроизводственный процесс от резки до радиочастотной сварки.

7. Поток линий

• Входной контроль— брезент и ламинат проверены на консистенцию, толщину и оттенок покрытия; фурнитура и светоотражающие материалы проверены.
• Резка— панели, обрезанные по маркеру, с зеркальными панелями для срезанных парных изделий.
• Брендинг и светоотражающие— логотипы и светоотражающие элементы наносятся на плоские панели, пока они доступны.
• Структурное шитье- несущие узлы, построенные на плоских панелях до появления водонепроницаемого уплотнения.
• RF сварка— швы кузова, накладки усиления, монтажные панели и сиденья-молнии сварены на частоте 27,12 МГц.
• Охлаждение— сварные швы подвергаются контролируемому охлаждению перед обработкой, поскольку ранний сброс давления является частой причиной слабых сварных швов.
• Обрезка и окончательная сборка— снята вспышка, затем установлены пряжки, ремни и застежки.
• Тестирование и упаковка— проверка на герметичность, затем упаковка в картонную коробку в соответствии со спецификациями, по одной штуке в полипропиленовом пакете и по 20 штук в картонной упаковке на хвостовых линиях.

8. Тестирование, основанное на вибрации

Потому что крепления для мотоциклетного багажа выходят из строя, а не ткань, поэтому испытывайте вес по отношению к ним. Циклическая нагрузка в течение 1500 циклов нацелена на монтажные ремни, D-образные кольца и ручки, а также на прочность на растяжение и соединение самих сварных швов, на солевой туман для оборудования, подвергающегося воздействию прибрежного воздуха и соленых зимних дорог, на сопротивление трению, стойкость цвета и разницу в цвете. Проверка водонепроницаемости проводится в виде испытания на погружение для моделей IPX7 и испытания под дождем и струей для IPX6.

Каждая партия проходит трехэтапный контроль: IQC входящего брезента, фурнитуры и светоотражающих материалов; IPQC сварных швов и конструкции точек крепления, включая испытания на отслаивание при запуске; и OQC с отбором проб AQL, пакетным тестированием и подписанным сравнением золотых образцов. Полную процедуру проверки клиента — распаковку, вакуумную экстракцию, 24-часовую статическую выдержку и определение утечки воздуха — можно наблюдать от начала до конца, при этом доступна проверка третьей стороной через SGS или QIMA. Стандарты изложены встандарты контроля качества водонепроницаемой продукции.

9. Продукты, созданные на основе этих линий

Модели организованы по типу, а не по приоритету:

Изображение	Модель	Емкость	Материал	Сварная конструкция	Страница продукта
	SL-E984	55л	420D / 501D рипстоп ТПУ	Сварной корпус + герметичное сиденье на молнии · IPX7 · светоотражающие панели и окантовка	Вид
	SL-C807	45л	500D ПВХ/420D ТПУ	ВЧ-сварные швы + приварная монтажная панель на липучке · IPX6 · вес 8–12 кг	Вид
	SL-C619	35/50л	Брезент из ПВХ 500D	Армирующие панели из высокочастотной сварки + ПВХ, приваренные анкеры с D-образными кольцами · IPX6	Вид
	Седельные сумки 80 л	80 л (40 л × 2)	Сварной ПВХ	Зеркально-парные сварные кузова · 50 кг · двустороннее светоотражение	Вид
	Седельные сумки 60 л	60л	Сварной ПВХ	Бесшовно сварной, съемный с обеих сторон · 50 кг	Вид
	SL-C629	40/60/90л	Брезент из ПВХ 500D	Сварная сумка на заднее сиденье/хвостовой багажник · гарантия один год	Вид

Полные категории находятся подводонепроницаемые сумки, спортивные сумки, исухие мешки. Требования к проектированию для этой категории изложены в руководстве поприключенческие брендыи как проверить заявления завода вруководство по выбору поставщика.

10. Индивидуальная разработка

Для новых геометрических форм требуются собственные штампы, которые заказываются отдельно и изготавливаются до начала отбора проб, а инструменты разрабатываются таким образом, чтобы воспроизводиться на тысячах единиц, а не на одном хорошем образце. При этом поддерживается разработка с нуля на основе эскиза, образца или целевой спецификации — емкость, тип закрытия, система крепления, включая опорные пластины, вырезанные по указанному шаблону стойки, ткань и денье, отражающее покрытие и номинальная нагрузка. Обратите внимание, что внешний вид трехходовой модели 55L защищен зарегистрированным патентом на промышленный образец; OEM-партнеры получают отдельные оригинальные разработки, а не копии защищенных произведений искусства.

11. Часто задаваемые вопросы

Вопрос: Почему используется радиочастотная сварка, а не сварка горячим воздухом или сшивание?
Ответ: Радиочастотное излучение генерирует тепло внутри материала, поэтому оба слоя сплавляются одновременно, образуя шов, обычно такой же прочный, как основной материал, и надежно воздухонепроницаемый. Он также особенно подходит для тканей с ПВХ и полиуретановым покрытием, из которых изготавливают мотоциклетные чемоданы. Швы перфорируют водонепроницаемый слой и основаны на ленте, которая поднимается под действием изгиба, тепла и истирания.

Вопрос: Как крепятся лямки и D-образные кольца, если тело не прошивается?
A: Со сварными вставками усиления. Пластырь приваривается радиочастотной сваркой к внешней поверхности, образуя собственное водонепроницаемое уплотнение на границе раздела, а несущая фурнитура располагается на патче, а не на мембране. Монтажные панели на липучке, ленты MOLLE и банджи-анкеры крепятся таким же образом.

Вопрос: Где на самом деле выходит из строя мотоциклетный багаж?
A: В местах армирования и крепления, а не в середине панели. Слабая арматура является устоявшейся закономерностью разрушения несущих брезентовых изделий, а вибрация на мотоцикле ее ускоряет. Вот почему здесь конструкция якоря и цикличность нагрузки имеют большее значение, чем в любой другой водонепроницаемой сумке.

Вопрос: Как сохранить баланс парных седельных сумок?
A: С помощью инструментов. Компоненты зеркал привариваются на одинаковых штампах, поэтому оба корпуса сходят с конвейера и имеют одинаковые размеры — комплект объемом 80 л составляет 40 л на каждую сторону. Неравные объемы приводят к неравной нагрузке, а велосипед, несущий больший вес на одной стороне, теряет устойчивость в колеях и боковом ветре.

Вопрос: Модели из ПВХ и ТПУ используют одинаковые настройки сварки?
О: Нет. Параметры проверяются отдельно для каждого семейства материалов и перепроверяются при изменении цвета или партии ткани, поскольку пигменты, наполнители, влажность и толщина — все это меняет способ поглощения материалом радиочастотной энергии. Более толстые материалы требуют более прочных сварных швов и более жесткого контроля.

Вопрос: Можем ли мы заказать форму, которой нет в каталоге?
А: Да. Для новой геометрии требуется собственный обработанный штамп, который оценивается отдельно и создается перед выборкой, что является обычным шагом в разработке с нуля. Сообщите дату запуска при запросе, чтобы можно было запланировать оснащение и отбор проб.
