Как выжить в худшем сценарии: как менеджеры по снабжению оценивают сухие мешки в экстремальном состоянии
На рынке развлечений поломка сухого мешка доставляет неудобства. Мокрый телефон, влажные закуски, испорченная книга в мягкой обложке. Товар возвращается, бренд получает положительный отзыв, и команда поставщиков узнает об этом на следующем ежеквартальном собрании.
В профессиональных морских, морских и тактических поисково-спасательных операциях расчет отказов иной. Потеря оборудования имеет эксплуатационные последствия. В некоторых сценариях он имеет безопасность. Менеджеры по снабжению, поставляющие эти рынки, не оценивают продукты по стандартам потребительского уровня — они оценивают их по конкретным режимам отказа, которые возникают, когда условия перестают контролироваться.
В этом руководстве подробно рассматриваются три из этих сценариев: что на самом деле происходит со стандартным сухим мешком при каждом условии, когда метод изготовления дает сбой в первую очередь, и как должны выглядеть производственные спецификации, чтобы выжить в этом случае.

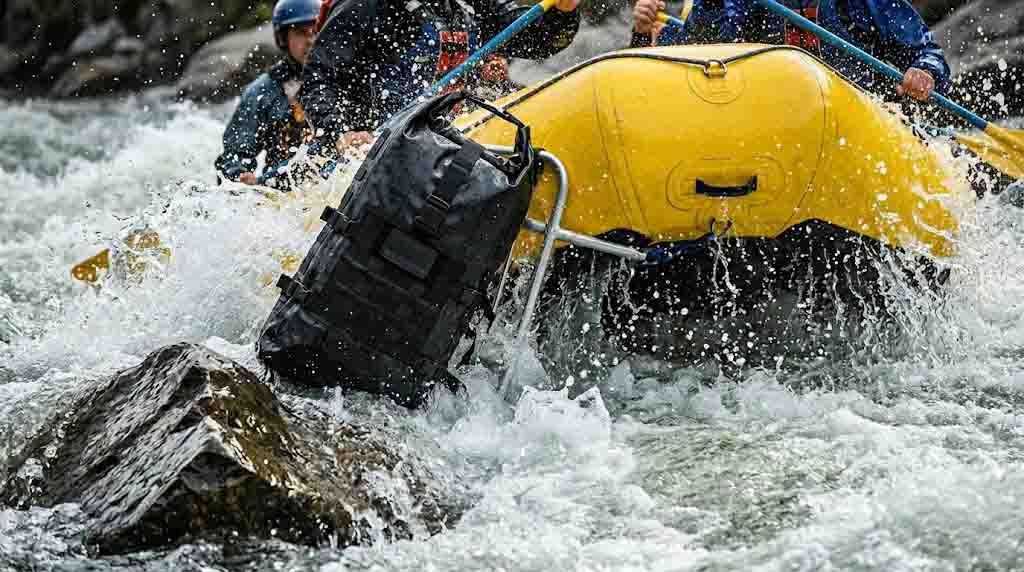

Сценарий 1: опрокидывание в бурной воде класса V — удар, истирание и внезапное давление
Плот переворачивается на порогах класса V. Вместе с ним идет сухой мешок, привязанный к раме: его резко погружают в воду, уносят течением в камни, прижимают под гидростатической нагрузкой и тянут по гравию и затопленным краям уступа, прежде чем он всплывет вниз по течению. Вся последовательность может занять тридцать секунд. Механические нагрузки на сумку в течение этих тридцати секунд более суровы, чем все, на что рассчитан стандартный потребительский продукт.
Стандартная конструкция дает сбой в двух точках одновременно. Тонкий ПВХ или нейлон низкой плотности рвется при контакте с острыми краями камня — не потому, что материал был дефектным, а потому, что он не был рассчитан на стойкость к истиранию такой интенсивности. А сшитые швы, которые уже являются слабым местом любой водонепроницаемой сумки, взрываются под внезапным скачком гидростатического давления при высокоскоростном погружении. Эффект гидроудара при быстром опрокидывании создает локальное давление в местах швов, которое не выдерживает шовная лента. Пакет протекает еще до того, как он всплывает на поверхность.
Как должна выглядеть конструкция
Устойчивость к истиранию в среде класса V требует использования нейлона с покрытием из ТПУ плотностью 840 ден в качестве материала корпуса. Плотность 840 ден соответствует основной ткани, достаточно плотной, чтобы противостоять распространению проколов при резком контакте: сетка рипстоп, вплетенная в основную ткань, предотвращает образование разрывов на поверхности. Покрытие из ТПУ поверх этой основы обеспечивает непрерывную водонепроницаемую пленку, которая сохраняет целостность даже при неоднократном контакте внешней поверхности с камнями и гравием. Это не незначительное улучшение по сравнению с материалами потребительского класса; это другая категория материалов.
Конструкция шва должна быть сварена радиочастотной сваркой. Высокочастотная сварка соединяет панели ТПУ на молекулярном уровне — зона соединения становится единым непрерывным куском материала без отверстий, ленты и структурных разрывов, которые концентрируют напряжение при внезапной нагрузке давлением. При разрушающем испытании на разрыв правильно сваренные радиочастотными сварными швами разрушаются в основной ткани до того, как прорвется линия сварного шва. Это стандарт, которому должен соответствовать шов, чтобы выдержать гидроудар в случае опрокидывания. Прошитые лентой швы, независимо от качества ленты, ей не соответствуют.

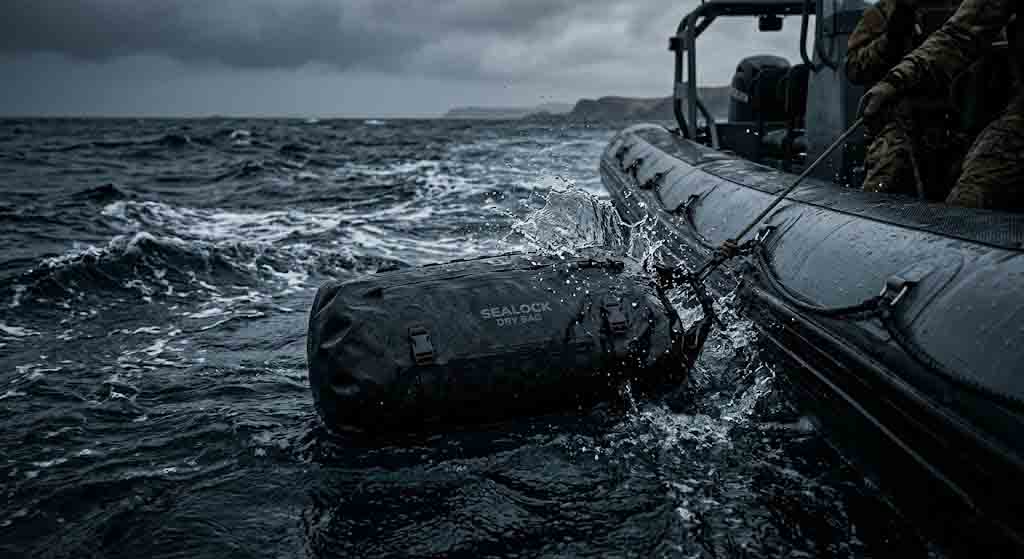

Сценарий 2: Морские и тактические морские операции — длительное погружение, УФ-излучение и химическое воздействие
Морские рыболовные суда и тактические надувные лодки с жестким корпусом представляют собой сложную среду для снастей. Сухой мешок на морском судне может находиться в объединенной смеси соленой воды и моторного масла в течение двенадцати часов, подвергаться воздействию прямых солнечных лучей с интенсивностью УФ-излучения на уровне моря в течение такого же периода, а затем упасть за борт во время транспортировки. Мешок может плавать в течение нескольких часов, прежде чем его можно будет извлечь. Содержимое должно быть сухим при открытии.
ПВХ не работает в этой среде из-за хорошо документированного пути разложения. Сочетание воздействия ультрафиолета, контакта с соленой водой и углеводородами разрушает пластификаторы, которые придают ПВХ гибкость. При повторяющихся циклах воздействия (что является нормальным условием эксплуатации рабочего судна, а не крайним случаем) ПВХ становится все более жестким и хрупким. Последует растрескивание поверхности, и как только треснет водонепроницаемое покрытие, сумка выйдет из строя.водонепроницаемый продуктнезависимо от того, держатся ли швы.
Закрытие с откидной крышкой создает отдельный режим отказа. Запечатывание рулонного верха полностью зависит от точности сгиба и натяжения пряжки. При длительном погружении, особенно когда мешок плавает, а не удерживается на контролируемой глубине, давление воды на краях складок остается постоянным. Складка, которая была достаточно плотной для кратковременного всплеска или кратковременного погружения, будет медленно отводить воду в течение нескольких часов. Для сценариев извлечения на море, когда сумка может находиться в воде в течение неопределенного периода времени, системы закрытия, зависящие от пользователя, являются ненадежными техническими характеристиками.
Как должна выглядеть конструкция
ТПУ является подходящим материалом оболочки для морских морских применений, поскольку его устойчивость к гидролизу, УФ-разложению и химическому воздействию заложена в химическом составе материала, а не применяется в качестве обработки поверхности. В нем не используется слой покрытия, который может расслаиваться: водонепроницаемость является неотъемлемой частью структуры материала. Гибкость сохраняется при рабочих температурах, соответствующих морскому использованию, в том числе в условиях холодной воды, где ПВХ уже затвердел.
Для систем застегивания в условиях длительного погружения системы герметичных застежек заменяют ролл-топы. В них используются крышки из экструдированного полимера — беззубые или с тяжелыми зубцами, в зависимости от спецификации, — которые при задействии создают механическое герметичное уплотнение, независимо от того, как ими управляет пользователь. Перед поступлением в производство каждая застежка-молния должна пройти индивидуальное испытание под давлением. Сумку, закрытую правильно подобранной герметичной застежкой-молнией, можно погружать в воду на неопределенный срок без нарушения герметичности, что полностью исключает переменную ошибки пользователя из уравнения водонепроницаемости.

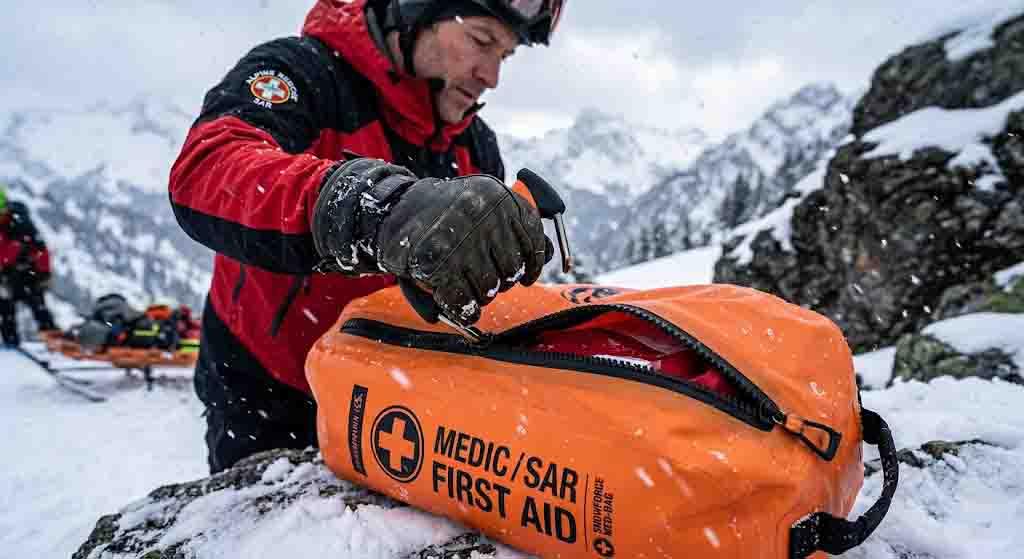

Сценарий 3. Поисково-спасательные работы в горах — минусовая температура и доступ в перчатках
К поисково-спасательной команде, работающей в альпийской местности при минусовых температурах, предъявляются иные требования, чем к гиду по бурной воде или коммерческому рыбаку. Экологический стресс является скорее термическим, чем гидравлическим. Операционным требованием является скорость доступа, а не длительное погружение. И режим отказа, завершающий миссию, — это не обязательно протекающая сумка — это сумка, которую невозможно быстро открыть руками в перчатках в темноте при температуре -20°C.
Бюджетные водонепроницаемые пластики страдают от холодного растрескивания — вида разрушения, при котором материал, гибкий при температуре окружающей среды, становится хрупким при температуре ниже пороговой температуры и разрушается под механическим напряжением. Крышка с откидной крышкой, сложенная при температуре -15°C, может треснуть по линии сгиба, если приложить к ней давление, чтобы развернуть ее. Пряжка, изготовленная из неподходящего полимера, может сломаться. Это не сценарии злоупотреблений; это нормальные условия эксплуатации альпийского поисково-спасательного оборудования, и они вызывают отказы оборудования в те моменты, когда отказ оборудования происходит в самый неподходящий момент.
Проблема доступа столь же практична. Для застегивания рулонного верха требуются две руки, точное моторное управление для управления последовательностью складывания, а затем манипуляции с пряжкой — все это становится значительно сложнее в тяжелых зимних перчатках, которые снижают чувствительность захвата и ловкость рук. В полевых условиях время, необходимое для доступа к сумке с закручивающейся крышкой и сумке с застежкой-молнией, не является незначительной разницей. В случае оказания неотложной медицинской помощи это имеет значение.
Как должна выглядеть конструкция
Устойчивость к холодному растрескиванию требует, чтобы материал ТПУ был разработан и протестирован на устойчивость к низким температурам. Премиальные сорта ТПУ сохраняют гибкость до -30°C (-22°F), что охватывает диапазон рабочих температур при развертывании поисково-спасательных систем в горах, включая экстремально холодные погодные условия. Материал ведет себя одинаково при складывании, сжатии и агрессивном обращении при температуре -20°C, как и при температуре окружающей среды: отсутствие жесткости, отсутствие трещин в линиях сгиба, отсутствие повреждений пряжек из-за хрупких полимерных компонентов.
Интеграция воздухонепроницаемой молнии с широким горлом напрямую решает проблему доступа. Застежку-молнию с Т-образной ручкой можно схватить и использовать руками в перчатках одним движением — откройте сумку, извлеките снаряжение, закройте и снова запечатайте за секунды, а не за пятнадцать-тридцать секунд, которые требуются для рулонной крышки в тех же условиях. Герметичность сохраняется независимо от скорости и точности работы. Для сумок с медицинскими материалами, ящиков для оборудования связи и аварийно-спасательного оборудования, используемого в операциях SAR в холодную погоду, такая архитектура доступа соответствует оперативной реальности.
Построение спецификации из режима отказа
Логика закупки сухих мешков для экстремальных условий основана на сценарии отказа, а не на основе списка возможностей. Правильный вопрос не в том, «какие материалы и методы строительства предлагает эта фабрика?», а в том, «что происходит с этим продуктом в худшем случае, и выдержит ли этот метод строительства?»
Для систем с бурной водой худшим случаем является опрокидывание с контактом с горной породой и внезапным гидростатическим давлением. Выжившая конструкция представляет собой корпус из ТПУ 840D со сварными швами RF, проверенный на разрывное давление, превышающее ожидаемую ударную нагрузку. Для морских судов худшим случаем является длительное неконтролируемое погружение в химически агрессивную среду. Конструкция, которая выдерживает это испытание, представляет собой корпус из ТПУ, устойчивый к гидролизу, и механическую герметичную застежку-молнию, не зависящую от точности пользователя. Для поисково-спасательной операции в горах наихудшим случаем является доступ к критическому оборудованию при -20°C руками в перчатках в условиях ограниченного времени. Конструкция, которая выдерживает это испытание, представляет собой устойчивый к холодным растрескиванию ТПУ с широкой воздухонепроницаемой молнией, предназначенной для ограниченной маневренности.
При оценке OEM-партнеров для этих применений запросите данные испытаний, специфичные для каждого сценария: гидростатическое разрывное давление для проверки швов, результаты испытаний материала на холодную гибкость при минимальной рабочей температуре, протоколы испытаний молнии на погружение.Производитель с реальными возможностями производства сухих мешков для экстремальных условий.будут иметь эти данные, потому что они сгенерировали их во время разработки продукта, а не потому, что они скомпилировали их в ответ на вопрос аудита.
Часто задаваемые вопросы
Что делает сухой мешок подходящим для тактического или экстремального использования в бурной воде?
Материал и метод изготовления должны соответствовать конкретным режимам отказа приложения. Для белой воды это означает, что оболочка из ТПУ 840D устойчива к истиранию и проколам, RF-сварные швы выдерживают внезапные гидростатические нагрузки без выброса, а также системы закрытия, которые сохраняют водонепроницаемость при динамическом погружении, а не при статических испытаниях на глубину. Рейтинги IPX являются отправной точкой, но они не учитывают скачок давления при опрокидывании или продолжительное истирание контакта с горной породой — в дополнение к сертификации на погружение запрашивайте данные испытаний на разрывное давление и результаты циклических испытаний на истирание.
Чем ТПУ отличается от ПВХ в экстремальных условиях?
Разрыв в производительности наиболее заметен в трех конкретных условиях. При низких температурах ТПУ сохраняет гибкость до -30°C, в то время как ПВХ становится все более жестким и склонным к растрескиванию при температуре ниже -10°C, что является критическим отличием для альпийских или морских судов с холодной водой. Под воздействием УФ-излучения и химического воздействия ТПУ противостоит разложению, не полагаясь на поверхностное покрытие, которое может расслаиваться, в то время как пластификаторы ПВХ разрушаются при длительном сочетании соленой воды и УФ-излучения. ТПУ совместим с составами, не содержащими ПФАС и отвечающими требованиям REACH, в то время как химический состав фталатного пластификатора ПВХ создает нормативное регулирование на рынках ЕС и Калифорнии.
Почему для аварийного и тактического снаряжения воздухонепроницаемые молнии предпочтительнее застежек с откидной крышкой?
Две причины, независимые друг от друга. Во-первых, механическая герметичная застежка-молния создает герметичное уплотнение независимо от того, насколько точно и быстро пользователь управляет ею: герметичность зависит от конструкции застежки, а не от техники оператора. Для надежного закрытия застежки-роллета требуется правильная последовательность складывания и натяжение, что приводит к изменчивости водонепроницаемых характеристик из-за ошибок пользователя. Во-вторых, доступ к молнии осуществляется быстрее и не требует точного управления двигателем, что актуально при работе в перчатках в холодных условиях или при срочном доступе к медицинскому или коммуникационному оборудованию. Для потребительского рекреационного использования часто бывает достаточно складного верха. Для профессиональных применений, когда содержимое имеет значение в стрессовых условиях, подходящими характеристиками являются механическое уплотнение и скорость доступа герметичной молнии.
