Рекреационные и тактические сухие сумки на странице товара выглядят почти одинаково. Та же базовая форма, тот же черный цвет и зачастую одни и те же требования к водонепроницаемости. Технические требования, лежащие в основе этих утверждений, и то, что происходит, когда они не выполняются, — вот на этом сравнение заканчивается.
Когда полезная нагрузка представляет собой зашифрованное радио стоимостью 15 000 долларов, травматологический комплект команды или единственный спутниковый коммуникатор, который спасательное подразделение везет в отдаленные районы, нарушение шва или нарушенное закрытие не являются гарантийными претензиями. Это операционный сбой с последствиями, не имеющими обратного процесса. Сотрудники по закупкам, выбирающие эти приложения, работают с иными стандартами риска, чем закупщики коммерческих объектов наружной рекламы, и строительные спецификации должны это отражать.
В этом техническом документе рассматриваются три сценария, в которых стандартная коммерческая конструкция сухого мешка приводит к предсказуемым сбоям в тактических и поисково-спасательных условиях, а также инженерные спецификации, которые их предотвращают.
Сценарий 1: Высадка морского десанта — система закрытия как тактическая уязвимость
Во время установки RHIB в условиях сильного прибоя специалист по связи несет зашифрованную радиостанцию в ПВХ-сумке с закручивающейся крышкой, полученную через стандартный коммерческий канал. Сумка соответствует основным водонепроницаемым характеристикам устройства. При приближении удар волны смещает воротник с откидной крышкой. Печать ломается. Соленая вода достигает электроники. Команда теряет связь в точке вставки.
Сбой не является ошибкой оператора в каком-либо значимом смысле. Рулонные застежки работают надежно, когда у оператора свободны две руки, момент, чтобы правильно выполнить последовательность складывания, а точный двигательный контроль обеспечивает равномерное натяжение воротника перед застегиванием. Вставка для серфинга в полной комплектации, в темноте, в условиях цейтнота устраняет все три этих условия одновременно. Конструкция застежки предполагает эксплуатационный контекст, которого не существует в тот момент, когда пакет действительно необходимо запечатать.
Это различие имеет значение для тактических закупок: затвор, который работает в контролируемых условиях, но разрушается под воздействием стресса, является обязательством, а не спецификацией. ПВХ в качестве материала оболочки создает вторичную проблему в морской среде. Длительное воздействие соленой воды, воздействие УФ-излучения и повторяющееся механическое изгибание разрушают пластификаторы, которые придают ПВХ гибкость. Материал, который показал себя адекватно в начале цикла развертывания, ведет себя по-другому после трех месяцев использования в полевых условиях. Для оборудования, содержащего незаменимую электронику, такое окно ухудшения неприемлемо.
Строительный стандарт: механическое герметичное закрытие и проверка на давление 1,0 бар.

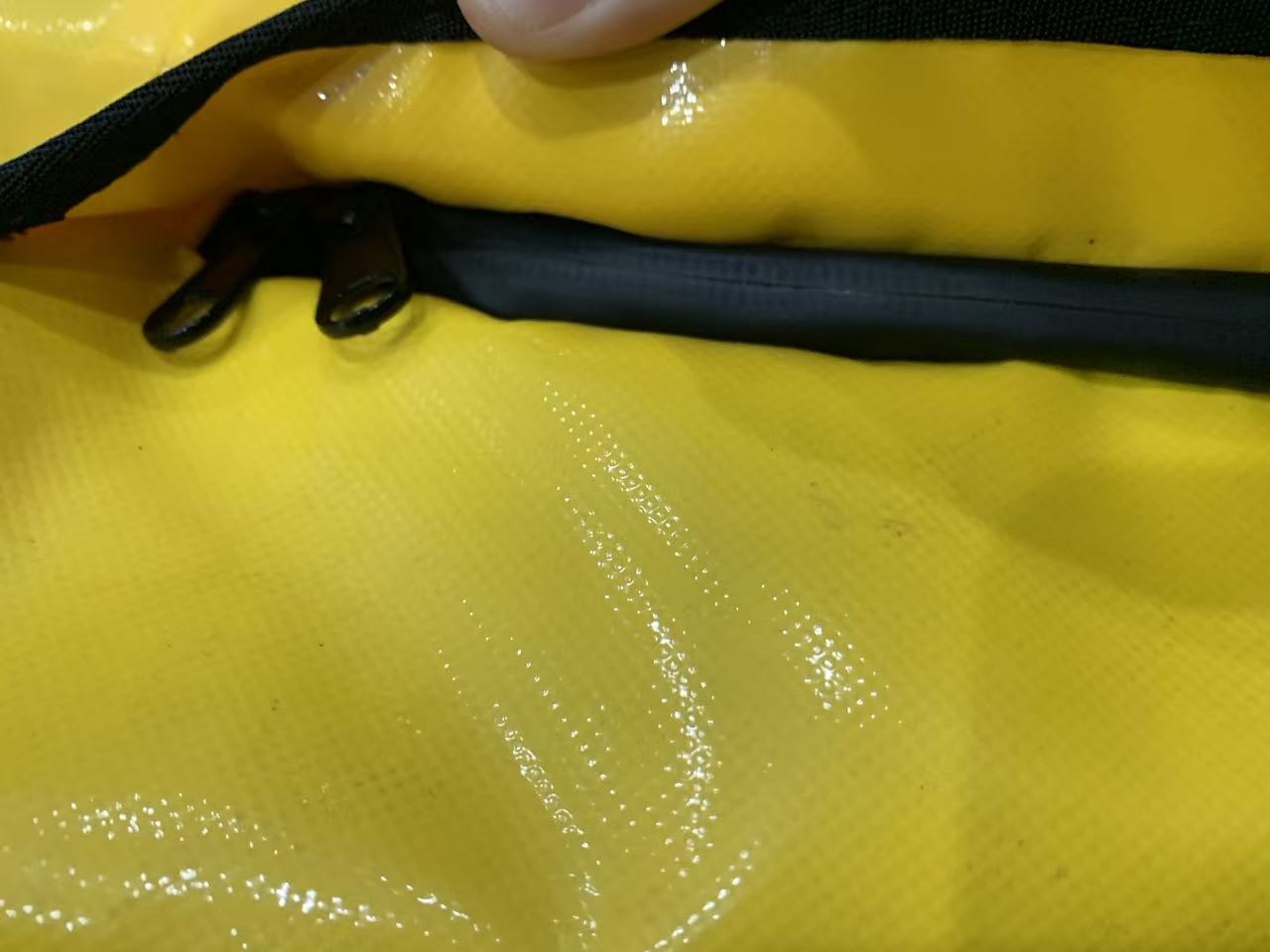

Герметичные системы застежек-молний исключают возможность вмешательства оператора. Эти затворы, в которых используются экструдированные полимерные направляющие, которые механически сцепляются при задействии, создают герметичное уплотнение в зависимости от конструкции затвора, а не от качества техники оператора. Частично закрытого состояния не существует. Молния либо застегнута и герметична, либо не закрыта. Под воздействием прибоя, давления волн или неконтролируемого погружения уплотнение не смещается, поскольку оно не удерживается на месте натяжением сложенной ткани.
В сочетании со швами, сваренными радиочастотной сваркой на частоте 27,12 МГц по всему корпусу сумки, эта конструкция выдерживает внутреннее гидростатическое давление 1,0 бар без выброса микропузырьков в любой точке. Один бар — это давление, эквивалентное 10-метровому столбу воды, что значительно превышает динамические нагрузки от воздействия прибоя и достаточно для преднамеренного погружения на рабочую глубину. Та же самая конструкция, которая выдерживает погружение в воду, также выдерживает использование в качестве аварийного плавучего устройства: зоны сварки, сваренные на молекулярном уровне, не взрываются под внутренним давлением, поскольку нет структурных нарушений, которые могли бы вызвать разрушение.
Узлы застежек-молний для этих целей должны быть индивидуально испытаны под давлением в качестве входящих компонентов перед началом производства. Две партии молний от одного и того же поставщика могут выглядеть одинаково и по-разному работать под давлением; изменение проявляется только в условиях испытаний, а не при визуальном осмотре. Входное тестирование поштучно — единственный надежный способ.
Сценарий 2: Извлечение SAR в Альпах — отказ ПВХ в условиях эксплуатации при минусовых температурах
Альпийская поисково-спасательная группа работает по эвакуации пострадавших в условиях метели при температуре -20°C. Медику нужен травматологический комплект из сухого мешка из ПВХ. Сумка простояла на холоде несколько часов. ПВХ, который был гибким на плацдарме, теперь стал жестким. Когда медик прикладывает силу, чтобы открыть сумку, внешняя оболочка ломается по линии сгиба. Травматический комплект подвергается воздействию метели. Сумка уже не функциональна.
Холодное растрескивание ПВХ не является дефектом продукта или нарушением контроля качества — это предсказуемое поведение материала, которое подтверждается спецификациями ПВХ. Пластификаторы, которые придают ПВХ гибкость при температуре окружающей среды, постепенно мигрируют из полимерной матрицы, причем этот процесс ускоряется под воздействием УФ-излучения и повторяющихся термоциклов. При температуре ниже -10°C жесткость ПВХ значительно возрастает. При температуре ниже -20°C материал может сломаться под действием напряжения изгиба, которое обычно возникает при эксплуатации в полевых условиях. Операции SAR в Альпах работают при таких температурах как нечто само собой разумеющееся, а не как экстремальные условия.
Проблема доступа действует параллельно. При температуре -20°С в условиях метели медик надевает экспедиционные перчатки или толстые утепленные рукавицы. Мелкая моторика существенно снижается. Для правильной работы застежки-ролл-топа требуется равномерное складывание по всей ширине воротника, постоянное натяжение пряжки и наличие двух свободных рук. В таких условиях закрытие, которое занимает пятнадцать секунд, становится закрытием, которое занимает шестьдесят, или не обеспечивает надежное закрытие при повторном закрытии после извлечения комплекта. Для доступа к неотложной медицинской помощи этот разрыв во времени и надежности имеет значение.
Стандарт конструкции: ТПУ для холодной погоды и доступ в перчатках
Нейлон плотностью 840 ден с покрытием из ТПУ сохраняет полную гибкость до -30°C, поскольку его эластомерные свойства являются структурными, а не зависящими от пластификатора. Материал не меняет существенного поведения в температурном диапазоне поисково-спасательных операций в горах. Линии сгиба, которые летом изгибаются и не трескаются, одинаково работают в снежную бурю. Точки крепления фурнитуры, выдерживающие нагрузку в теплую погоду, выдерживают такую же нагрузку и при -20°С.
Число денье 840D специально предназначено для условий истирания при работе в SAR в горах. Гранитные поверхности, покрытые льдом скальные поверхности, края кошек и оборудование для спуска на веревке создают контактные напряжения, из-за которых ткани с более низким значением плотности не выживают в целости и сохранности. Альпинистская команда переносит один комплект снаряжения на местность, где нет замены; спецификация материала должна учитывать весь спектр условий контакта, не требуя вмешательства.
Доступ к воздухонепроницаемой молнии с широким горлышком и Т-образной ручкой напрямую решает проблему работы в перчатках. Т-образная рукоятка обеспечивает поверхность захвата, достаточную для натягивания одной рукой толстых изолированных перчаток. Молния открывается и застегивается одним движением в каждом направлении — без последовательности складывания, без регулировки натяжения, без необходимости использования двух рук. Медицинский доступ занимает секунды. Повторное запечатывание после извлечения занимает секунды. Герметичность сохраняется независимо от того, насколько быстро или с усилием закрывается крышка.
Сценарий 3. Ночные операции — сигнатура оборудования и отказ несущей системы
Военный подрядчик поставляет партию тактических сухих мешков в соответствии со спецификациями. В спецификации указан черный цвет, а сумки черные. Во время проверки комплекта перед развертыванием под наблюдением ПНВ сотрудник по закупкам обнаруживает, что фурнитура D-образного кольца изготовлена из полированной стали, поверхности пряжек выполнены из полуглянцевого полимера, а язычки имеют покрытие с низкой степенью глянца, которое по-прежнему обеспечивает заметное отражение при инфракрасном освещении. Мешки не подлежат оперативной приемке.
Этот образец отказа достаточно распространен, и у него есть постоянная причина: спецификация на закупку была написана людьми, которые никогда не работали с системами ночного видения, поэтому требования совместимости с ПНВ, которые являются второй натурой для операторов, так и не вошли в письменную спецификацию. Коммерческое наружное оборудование отличается долговечностью и экономичностью. D-образные кольца из полированной нержавеющей стали и полуглянцевые полимерные пряжки — отличный выбор по этим критериям. Они несовместимы с тактическими ночными операциями, и ни один завод не будет отклоняться от стандартного коммерческого оборудования, если спецификация явно не требует использования неотражающих альтернатив.
Выход из строя несущей конструкции – это отдельная и самостоятельная проблема. Стандартная коммерческая конструкция сухого мешка вшивает плечевые ремни и ручки для переноски непосредственно через водонепроницаемую мембрану. Это создает одновременно две проблемы: прокалывание иглой водонепроницаемого слоя в месте крепления и концентрацию напряжений на небольшом количестве точек стежка при приложении нагрузки. Под тяжестью загруженного тактического комплекта — боеприпасов, аккумуляторов, средств связи и воды — эти точки крепления становятся первым местом разрушения конструкции. Ремешок отделяется от корпуса сумки под нагрузкой, как правило, в тот момент, когда у оператора нет возможности с ним справиться.
Строительный стандарт: антибликовое оборудование и точки крепления, сваренные радиочастотной сваркой.
Неотражающая спецификация оборудования для тактического применения означает D-образные кольца из матового анодированного алюминия или химически вороненной стали, плоские пряжки из темного полимера от таких поставщиков, как ITW Nexus, а также отсутствие зеркальных поверхностей где-либо на собранном изделии. Там, где требуется фирменная или идентификационная маркировка, светоотражающую нить или стандартную печать заменяют чернила, поглощающие ИК-излучение, или слепое тиснение. Эти характеристики должны быть четко указаны в описании продукта и проверены на производственных образцах при проверке, эквивалентной NVG: визуальная проверка матового продукта в дневное время не подтверждает соответствие IR.

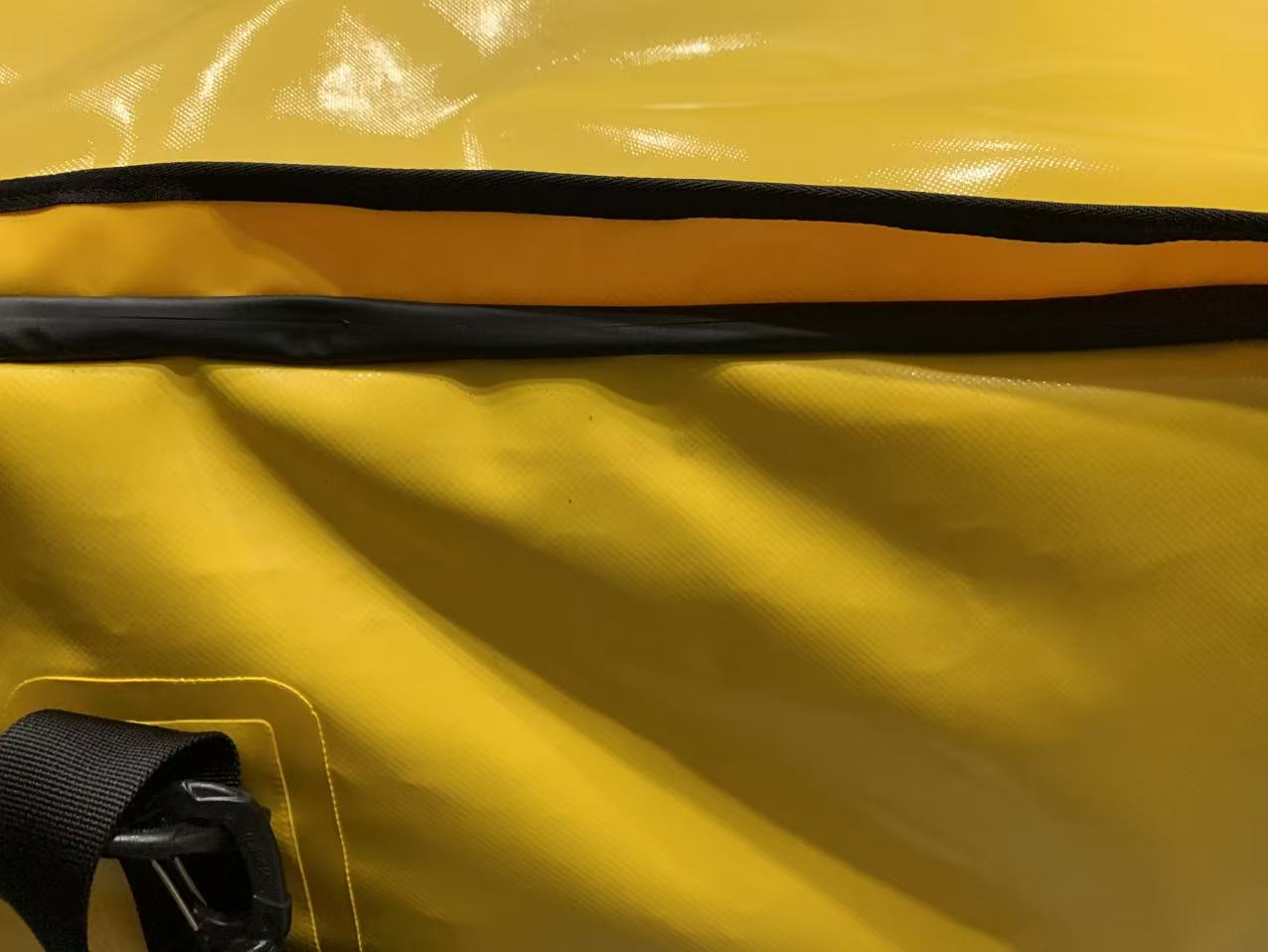

Анкерные заплаты из ТПУ, сваренные радиочастотной сваркой, заменяют все сшитые крепежные детали в несущих точках. Процесс: армирующая накладка из нейлона с ТПУ-покрытием, размер которой позволяет распределять ожидаемую нагрузку по достаточной площади поверхности, приваривается радиочастотной сваркой к внешней стороне сумки в каждом месте крепления оборудования. К нашивке крепятся D-образные кольца, петли для ручек и точки крепления MOLLE. Первичная оболочка оболочки никогда не перфорируется. При испытаниях под разрушающей нагрузкой оборудование или лямки выходят из строя до того, как сварное соединение заплаты с оболочкой будет выполнено — точка крепления не является слабым звеном конструкции.
Интеграция лямок MOLLE следует той же логике: каналы, сваренные радиочастотной сваркой, на внешней поверхности, а не сшитые крепления, которые создают пути утечки через оболочку. В сумку можно установить стандартные аксессуары MILSPEC без перфорации мембраны, необходимой для прошитого крепления MOLLE.
Чего на самом деле требуют тактические закупкиOEM-партнер
Три приведенных выше сценария имеют общий режим отказа при закупках: спецификация, подходящая для коммерческого применения вне помещений, была применена к тактическому контексту или контексту SAR, где имеют значение различные режимы отказа. Конструкция работала достаточно хорошо, чтобы соответствовать письменной спецификации, но не использовалась в полевых условиях, поскольку письменная спецификация не отражала того, что на самом деле требовала эксплуатационная среда.
Чтобы предотвратить это, необходимы спецификации закупок, основанные на операционных сценариях, а не на основе каталогов коммерческих продуктов. Технические спецификации, учитывающие эти три сценария:Гидростатическая проверка 1,0 барс механическими герметичными крышками, ТПУ 840D с документированными испытаниями на изгиб при низких температурах, несущие анкерные заплаты, сваренные радиочастотной сваркой, и неотражающее оборудование, проверенное с помощью NVG, — все это специфично, поддается тестированию и документированию. Они относятся к заказу на поставку, а не к отчету о действиях.
При оценке OEM-партнеров по производству тактических или спасательных мешков необходимо различать следующие вопросы: Проходят ли застежки-молнии испытания под давлением индивидуально или путем отбора проб из партии? При какой температуре проверяются спецификации гибкого ТПУ и как это проверяется на входящих партиях материалов, а не на основе технических данных поставщика? Могут ли они предоставить данные испытаний на растягивающее усилие для анкерных заплат, сваренных радиочастотной сваркой, на основе серийных образцов? Имеются ли у них неотражающее тактическое оборудование в качестве стандартного элемента каталога или это компонент по специальному заказу, что требует времени на выполнение заказа? Производитель, обладающий реальными возможностями в этой категории, имеет прямые оперативные ответы на все эти вопросы.
Часто задаваемые вопросы
Вопрос: Почему для тактических сухих сумок воздухонепроницаемые молнии предпочтительнее застежек с откидной крышкой?
Ответ: Хотя рулонные крышки эффективны для общего использования, они подвержены человеческим ошибкам: если они не свернуты плотно и симметрично, они могут протечь при полном погружении. Герметичные молнии обеспечивают надежное и абсолютное механическое уплотнение, необходимое для защиты дорогостоящей электроники во время погружения на амфибию.
Вопрос: Могут ли сухие мешки из ТПУ выдерживать отрицательные температуры, не трескаясь?
О: Да, термопластичный полиуретан (ТПУ) премиум-класса сохраняет свою эластомерную гибкость приэкстремально холодная погодаВ отличие от ПВХ, который становится хрупким и склонен к разрушению или растрескиванию при обращении с ним при минусовых температурах.
Вопрос: Как радиочастотная сварка повышает несущую способность военного рюкзака?
Ответ: Вместо того, чтобы прошивать тяжелые ремни непосредственно через водонепроницаемую ткань (что создает перфорации и слабые места), RF-сварка приваривает толстые крепежные пластины из ТПУ к внешней стороне сумки. Это распределяет вес тяжелых боеприпасов или батарей по большей площади, не пробивая водонепроницаемую мембрану.
