Проблема с «водонепроницаемостью» как маркетинговым термином
В какой-то момент слово «водонепроницаемый» перестало иметь большое значение. Зайдите в любой магазин товаров для активного отдыха, и вы обнаружите, что это слово применимо ко всему: от легкого походного рюкзака, способного выдержать дождь, до тактической сумки для снаряжения, рассчитанной на полное погружение. Тот же лейбл, но за ним совершенно другая технология.
Для большинства потребительских приложений эта двусмысленность терпима. Для брендов, с которыми мы работаем — тех, которые поставляют профессиональных каякеров, морские рыболовные компании, поисково-спасательные команды и подразделения тактического дайвинга — это не так. Когда загруженный каяк переворачивается на порогах класса IV или когда сумка с снаряжением дайверской команды тянется на глубину, сумка либо держится, либо нет. Не существует среднего результата, который стоит принять.
Внаша испытательная лаборатория исследований и разработок в Дунгуане, мы отошли от субъективных оценок брызг и установили гидростатическое давление 1,0 бар в качестве базового стандарта для нашей линии сухих мешков для морских условий. Далее следует объяснение того, что на самом деле означает этот стандарт, как работают материалы и методы строительства, лежащие в его основе, и почему инженерные решения взаимосвязаны, а не действуют изолированно.
1. Стандарт 1,0 бар: что на самом деле означает это число на воде
Система рейтинга IP — IPX6, IPX7, IPX8 — является полезной основой, но она была разработана в первую очередь для электроники и протестирована в контролируемых статических условиях. IPX7 подтверждает временное погружение на глубину до одного метра на тридцать минут. Это разумная характеристика для смартфона, но она не отражает того, что происходит с сухим мешком, когда гребец падает на него боком в движущейся воде или когда течение прижимает его к скале с постоянным направленным давлением.

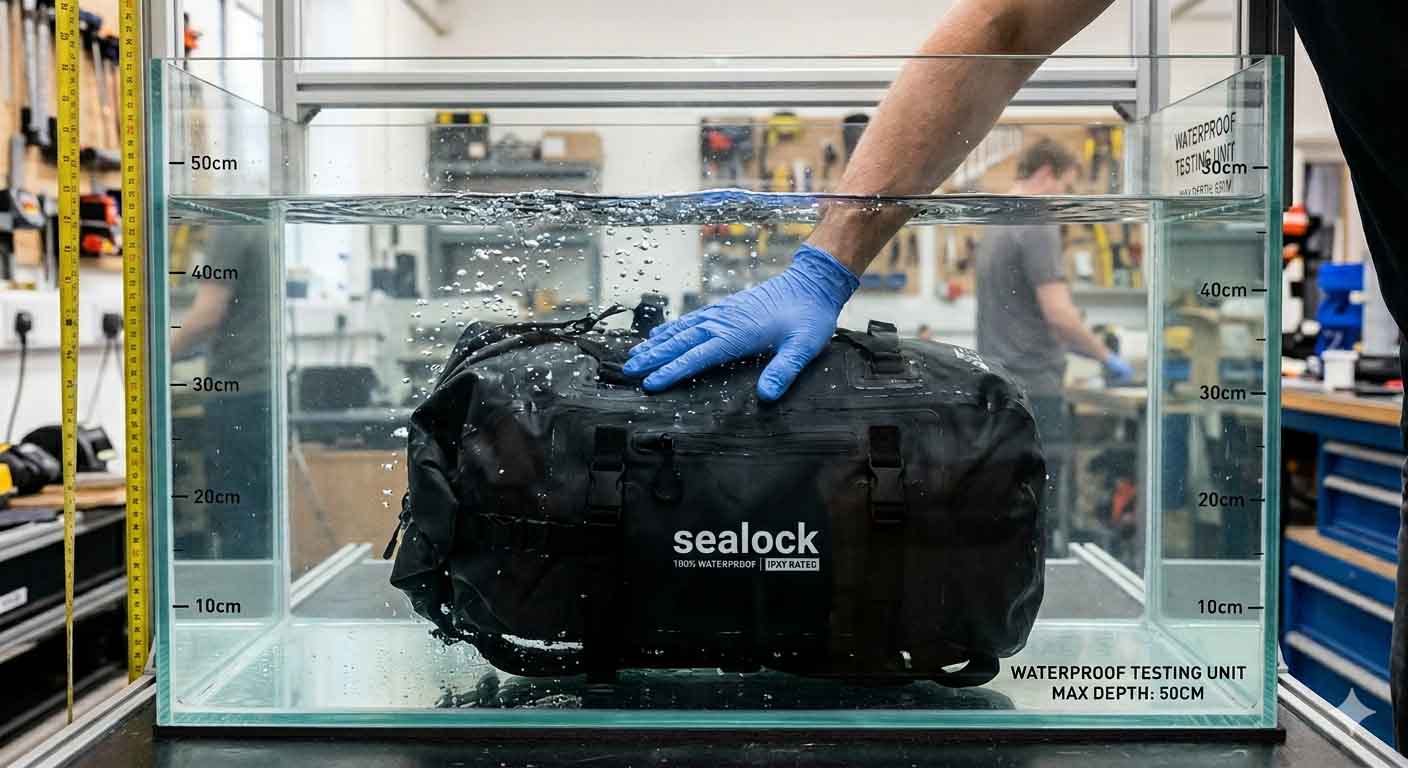

Один Бар давления соответствует весу 10-метрового столба воды, падающего на поверхность. В ходе процесса контроля качества прототипы пакетов надуваются, запечатываются и помещаются в наши барокамеры. Внутреннее давление доводится до 1,0 Бар и удерживается на этом уровне в течение длительного периода времени. Условие прохождения простое: отсутствие микропузырьков, выходящих из любого шва, сварного соединения или места смыкания.
Выживание в этом тесте подтверждает две вещи. Во-первых, сумка сохраняет герметичность в условиях, выходящих далеко за рамки IPX7 — настоящие характеристики IPX8, не сертифицированные самостоятельно, а проверенные камерой. Во-вторых, конструкция шва устойчива к выбросам: если 90-килограммовый пользователь приземлится прямо на полностью надутую сумку, захваченному воздуху некуда будет выходить, кроме как через материал или стыки. В заваренном пакете Sealock он остается на месте. Мешок сохраняет свою структурную форму и функционирует как средство экстренной плавучести, не допуская разрушения швов. Мы тестируем реальный сценарий, а не теоретический крайний случай.
2. Выбор материала: почему ТПУ 840D заменил ПВХ в нашей серии Extreme
Сумка, выдерживающая давление под водой, бессмысленна, если она порвется при первом же контакте с острым краем. Исторически для тяжелых морских сумок использовался ПВХ — он недорогой и по своей природе водонепроницаем, что сделало его выбором по умолчанию на протяжении десятилетий. Но ПВХ несет в себе ряд обязательств, которые оттолкнули от него серьезных производителей.
В холодных условиях ПВХ значительно твердеет. При температуре ниже -10°C гибкость значительно ухудшается, а при температуре ниже нуля он начинает трескаться под действием напряжения изгиба. Для любого, кто работает в горных речных условиях или в морских условиях в высоких широтах, это значимый режим отказа. Воздействие ультрафиолета со временем усугубляет проблему, разрушая пластификаторы внутри материала и вызывая растрескивание поверхности до того, как сама конструкционная ткань начнет изнашиваться. И эти пластификаторы, часто на основе фталатов, становятся все более несовместимыми с нормативными требованиями, такими как Калифорнийское предложение 65 и структура ЕС REACH, что создает реальный риск несоблюдения требований для брендов, продающих на этих рынках.

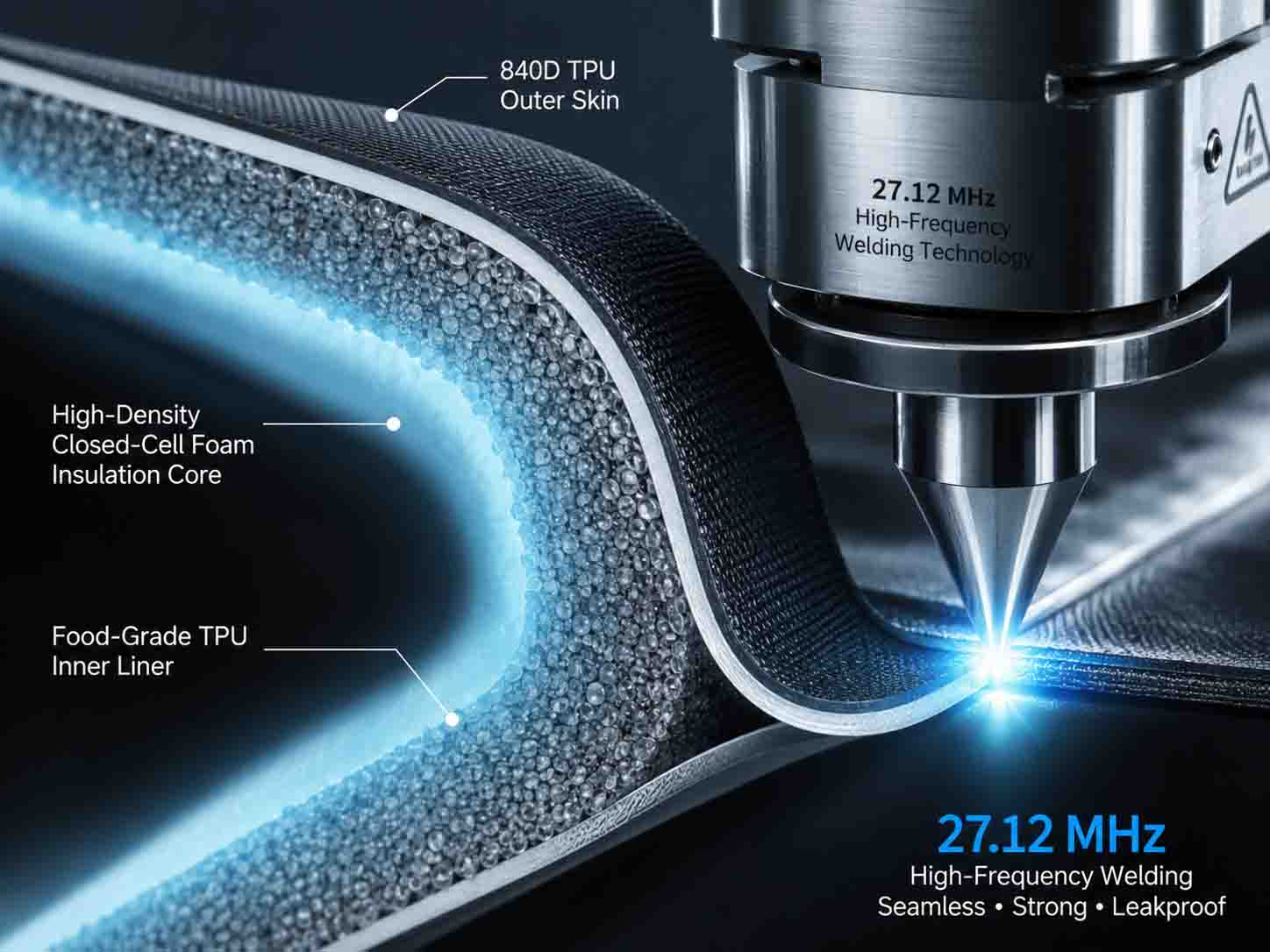

В нашей серии экстремальных погружных моделей используется нейлон с покрытием из ТПУ плотностью 840 ден. Количество денье отражает вес и плотность основной ткани: 840D находится в более тяжелом положении, что практично для носимой сумки, а сетка рипстоп, вплетенная в основу, обеспечивает настоящую устойчивость к проколам от острых кораллов, рыболовных крючков и абразивного песчаника.
Покрытие ТПУ ведет себя иначе, чем ПВХ, на холоде: оно остается гибким и податливым до -30°C (-22°F), что сохраняет функциональность сумки в условиях, когда аналоги из ПВХ уже стали бы жесткими и хрупкими. Устойчивость к соленой воде и ультрафиолетовому излучению заложена в химическом составе материала, а не добавляется при обработке поверхности, поэтому они не разрушаются с той же скоростью, что и покрытия. Кроме того, материал не содержит PFAS, что приобретает все большее значение для отделов закупок, работающих в соответствии с обязательствами ESG.
3. Метод строительства: почему швы не выдерживают гидростатических испытаний
Выбор материала позволяет сумке практически полностью погружаться в воду. Метод строительства определяет, доберется ли он туда на самом деле.
Каждая швейная игла, проходящая через ткань, создает отверстие. Лента для швов адекватно закрывает эти отверстия, обеспечивая защиту от брызг, но при постоянном гидростатическом давлении лента является временным решением. Циклы расширения и сжатия, возникающие под действием сжатого воздуха в условиях нагревания солнцем, в сочетании с механической гибкостью при регулярном использовании приводят к постепенному расслоению линий склеивания ленты. Сумка, прошедшая первоначальный тест на брызги, часто не проходит тест, проходящий шесть месяцев.
На наших линиях по производству сухих мешков для экстремальных условий не используются швы на основных водонепроницаемых швах. Все соединения конструкций выполнены с использованием высокочастотной сварки частотой 27,12 МГц.
Физика высокочастотной сварки отличается от механического крепления. Когда две панели из ТПУ 840D располагаются под сварочной матрицей, электромагнитное поле возмущает молекулярную структуру полиуретана на границе контакта. Под контролируемым пневматическим давлением материалы достигают локализованного состояния расплава и сплавляются – не склеиваются, а плавятся – в единый непрерывный слой материала. В результате соединение не имеет ни отверстия, ни края ленты, ни концентрации механических напряжений. При разрушающих испытаниях сварные швы в основной ткани постоянно разрушаются до того, как разрушается сама линия сварного шва. Это единственный обнаруженный нами метод строительства, который надежно выдерживает многократные гидростатические циклы с давлением 1,0 бар без прогрессирующего разрушения.
Тот же принцип распространяется и на крепление оборудования. D-образные кольца, точки крепления лямок MOLLE и крепления для ремешков приварены к усиливающим вставкам из ТПУ на внешней стороне сумки, а не прошиты через основную мембрану. Несущая способность сохраняется без нарушения водонепроницаемого барьера.
4. Системы застежек: ролл-топ или герметичная молния для разных полевых условий
Корпус сумки может быть спроектирован в соответствии с высокими стандартами, но при этом он будет работать неэффективно, если система закрытия не соответствует ему. Мы предлагаем две архитектуры в зависимости от того, как будет использоваться конечный продукт.
Для экспедиционных сухих сумок, сумок для мотоциклетных хвостов и случаев, когда частота доступа невелика, но требования к защите абсолютны, мы используем удлиненный воротник с закругленной крышкой, усиленный ТПУ. Три точных сгиба сжимают материал, а прочные пряжки UTX-Duraflex поддерживают это сжатие под нагрузкой. Создаваемый таким образом механический водный барьер не имеет движущихся частей и путей разрушения уплотнения — он работает одинаково в первый и в пятьсотый день.
Для тактических рюкзаков, поясных рюкзаков для рыбалки нахлыстом и любых других приложений, где пользователю необходим частый и быстрый доступ, не вынимая сумку из воды и не ставя ее на землю, мы интегрируем герметичные системы застежек-молний премиум-класса. В них используются крышки из экструдированного полимера — беззубые или с тяжелыми зубцами, в зависимости от спецификации, — которые достаточно плотно сцепляются, чтобы предотвратить выход сжатого воздуха. Перед запуском в производство каждая застежка-молния проходит индивидуальное испытание под давлением в рамках входного процесса контроля качества. Сумку на молнии, которая прошла испытание в нашей камере, можно использовать в качестве сертифицированного средства для плавучести без каких-либо модификаций.
Выбор между этими двумя системами в первую очередь не эстетичен — это зависит от схемы доступа и среды развертывания. Мы работаем над этим с OEM-клиентами на этапе спецификации, поэтому выбор крышки определяется фактическим использованием в полевых условиях, а не тем, что проще всего изготовить.
Что это означает для брендов, оценивающих поставщиков погружных сухих мешков
В категории профессиональных морских и экстремальных водных видов спорта отказ продукта — это не просто возврат товара, это инцидент, связанный с безопасностью. Команды по закупкам, подбирающие эти приложения, несут реальную ответственность за то, что оказывается на местах, а это означает, что процесс проверки должен выходить за рамки маркетингового языка поставщика.
Гидростатический стандарт 1,0 бар, конструкция из ТПУ 840D и архитектура высокочастотных сварных швов не являются независимыми функциями — это система, и каждый элемент зависит от других в своей работе. Наша команда в Дунгуане самостоятельно разрабатывает и проверяет эти спецификации; нашВьетнампроизводственные мощности копируют их под постоянным техническим надзором. Тот же протокол испытаний, который проходит прототип в Дунгуане, является тем, что очищает производственные мощности в Хошимине.
Если вы строите линию погружных сухих мешков и хотите понять, что на самом деле включает в себя проектирование, с нами легко связаться.
Часто задаваемые вопросы
Вопрос 1: Можем ли мы указать более легкий вес ткани — 420D или 600D — для проекта упаковываемого сухого мешка?
Да. 840D — наш стандарт для применений, связанных с истиранием камней, кораллов или неровных поверхностей лодок. Для велосипедной упаковки, сверхлегких походов или любых проектов, чувствительных к весу, наша команда разработчиков разрабатывает сварные высокочастотные сумки из ТПУ 420D или сверхлегкого силикона. Метод строительства остается прежним; мы проверяем возможность погружения в соответствии с любыми спецификациями давления, необходимыми для применения, прежде чем переходить к параметрам добычи.
Вопрос 2. Как проверить долговечность шва при воздействии ультрафиолета и соленой воды?
Помимо испытаний на гидростатическое давление, наше предприятие в Дунгуане проводит ускоренные циклы выветривания швов прототипа — сочетание УФ-излучения, высокой влажности и воздействия насыщения соленой водой, предназначенное для имитации многолетнего использования в морских условиях в сжатые сроки. Мы проверяем адгезию покрытия ТПУ, целостность сварных швов и стабильность размеров в этих условиях, прежде чем утверждать строительные спецификации для производства.
Вопрос 3: Действительно ли герметичные молнии предназначены для погружения в воду или рассчитаны на водонепроницаемость только на поверхности?
Системы застежек-молний, которые мы заказываем для нашей серии Extreme Marine, проходят индивидуальные испытания под давлением на полную погружную способность, прежде чем они поступают на наш производственный склад. Они используются там, где сумка активно погружается в воду — тянется за гидроциклом, используется во время переправы через реки, а не просто подвергается воздействию дождя или брызг. Если молния не проходит испытания под давлением в качестве входящего компонента, она не попадает в сумку, которую мы отправляем.
Вопрос 4: Можно ли добавить монтажное оборудование без ущерба для водонепроницаемой мембраны?
Да, и это одна из областей, где наш метод строительства больше всего отличается от швейных альтернатив. Все D-образные кольца, точки крепления и якорные лямки MOLLE прикреплены с помощью армирующих накладок из ТПУ, сваренных высокочастотной сваркой, на внешней поверхности сумки. Ничто не проникает через первичную мембрану. Пластыри несут существенную нагрузку — мы тестируем их деструктивно — не создавая пути для попадания воды в корпус сумки.
