Мягкий рюкзак-холодильник несет в себе простое обещание: сохранять лед замороженным в течение нескольких дней и не протекать. Выполнить это обещание оказывается труднее, чем кажется, и разрыв между продуктами, которые его выполняют, и продуктами, которые его не выполняют, почти всегда сводится к двум инженерным решениям: из чего сделан кулер и как он собран.
Почему выбор материала начинается с футеровки, а не оболочки
Большинство покупателей оценивают более крутые рюкзаки снаружи — вес ткани, внешняя отделка, качество ремней. Это важно, но производительность ядра определяется именно вкладышем. Он находится в прямом контакте со льдом, пищей и талой водой в течение нескольких часов, и именно поверхность либо содержит эту воду, либо позволяет ей уходить.
В мягких рюкзаках-холодильниках премиум-класса как для внешней, так и для внутренней подкладки используется пищевой ТПУ (термопластичный полиуретан). Выбор не произволен.
Что касается внешнего вида, ТПУ обеспечивает сочетание стойкости к истиранию, проколу и долговечности при изгибе, с которым стандартные покрытия из полиэстера или нейлона не могут сравниться при длительном использовании в полевых условиях. Холодильник, который длительное время находится на пересеченной местности, в грузовом отсеке автомобиля или проходит через густой кустарник, накапливает механическое напряжение на своих поверхностях. ТПУ справляется с этим напряжением без растрескивания или расслоения поверхности — известный вид отказа бюджетных охлаждающих тканей, в которых используются более тонкие покрытия вместо более слабых базовых тканей.
Температурное поведение не менее важно. ПВХ, традиционный материал для изготовления водонепроницаемых изделий для наружного использования, становится хрупким и склонным к растрескиванию при низких температурах, что создает парадоксальную проблему для продукта, предназначенного для удержания льда. ТПУ сохраняет гибкость в широком диапазоне температур, включая холодные условия, которые возникают именно тогда, когда более прохладный рюкзак находится под нагрузкой. Он также лучше противостоит разрушению под воздействием ультрафиолета, чем ПВХ, при длительном воздействии солнечных лучей, что важно для продукта, используемого на открытом воздухе в течение нескольких сезонов.
В частности, для внутренней облицовки сертификация пищевой безопасности — это не маркетинговое обозначение, а спецификация материала. Вкладыш должен соответствовать требованиям FDA, не содержать BPA и иметь противомикробные свойства, чтобы подходить для прямого контакта с пищевыми продуктами и напитками. Эти требования значительно сужают выбор материалов и исключают ряд более дешевых альтернатив, которые в противном случае могли бы пройти базовое испытание на водонепроницаемость.
Где выходят из строя встроенные кулеры и почему это структурно

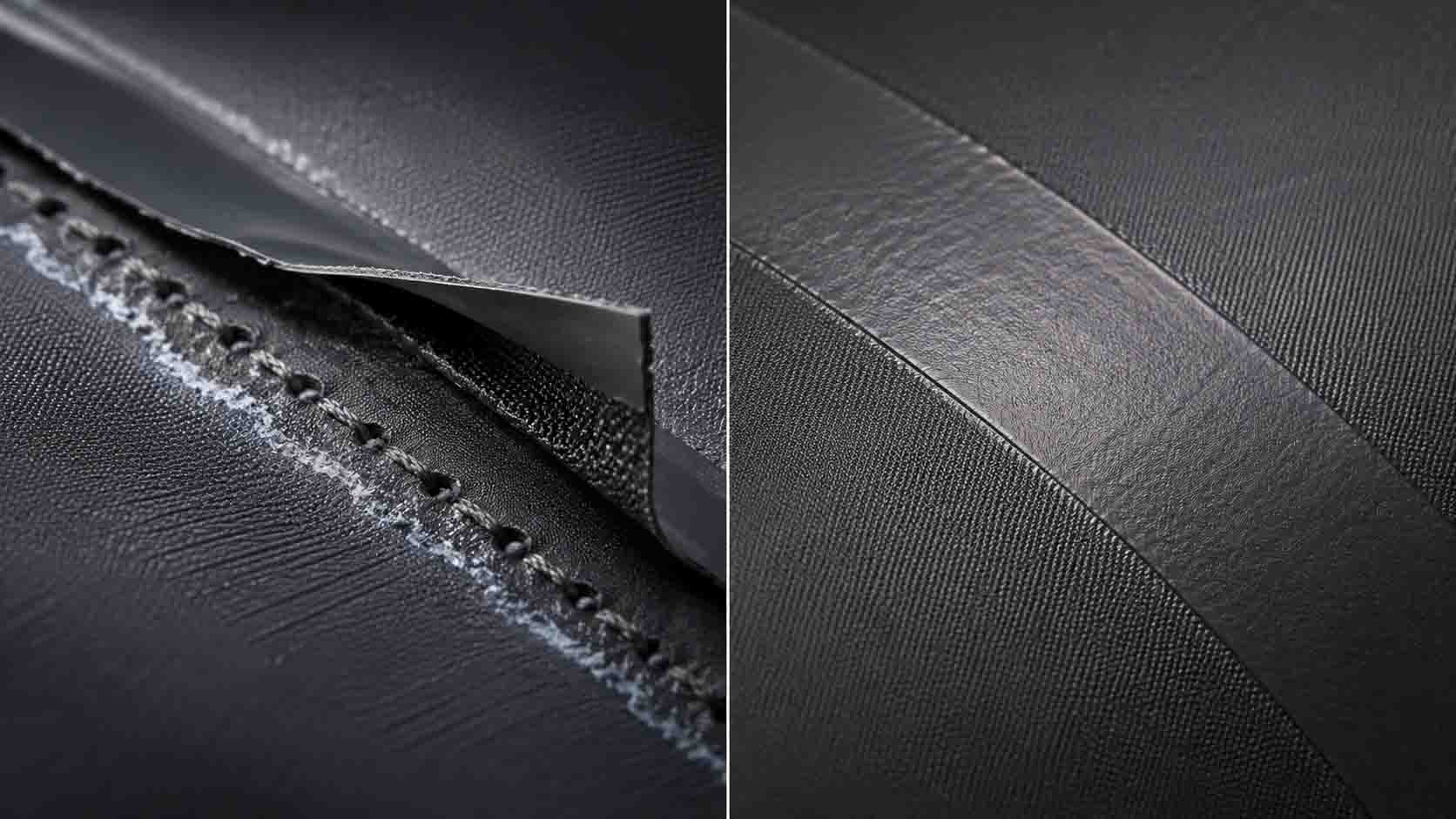

Наиболее постоянным местом отказа бюджетных мягких холодильников является не изоляционная пена и не молния, а шов между внутренними обшивочными панелями. Чтобы понять, почему, необходимо посмотреть, что на самом деле происходит сшивание водонепроницаемого материала.
Промышленная строчка соединяет тканевые панели, пропуская через них иглы с высокой плотностью. Каждый проход иглы создает перфорацию в водонепроницаемой мембране. В типичном шве может быть несколько сотен таких перфораций на метр длины шва. Производители решают эту проблему с помощью шовной ленты, которая закрывает отверстия и временно восстанавливает водонепроницаемость.
Проблема развивается с течением времени и под воздействием стресса. Талая ледяная вода, попадая на швы облицовки, создает постоянное гидростатическое давление. Гибкие циклы ношения нагруженного рюкзака многократно воздействуют на края ленты. Воздействие солнца и циклическое изменение температуры постепенно ухудшают адгезию ленты. В конце концов лента приподнимается в углу или на краю, вода попадает в отверстия для игл под ней, и подкладка протекает — не катастрофически, но постоянно, так же, как портится сумка с продуктами или промокает пачка электроники в однодневной поездке.
Это структурный результат метода строительства, а не ошибка контроля качества. Сшитая конструкция с шовной лентой позволяет производить изделие, которое проходит начальные испытания на водостойкость. Компания не может надежно производить продукт, сохраняющий свои характеристики в течение многих лет реального использования.
Высокочастотная сварка: как устраняется режим разрушения шва
Высокочастотная (ВЧ) сварка, также называемая радиочастотной сваркой, решает проблему сшитых швов, изменяя сам шов.

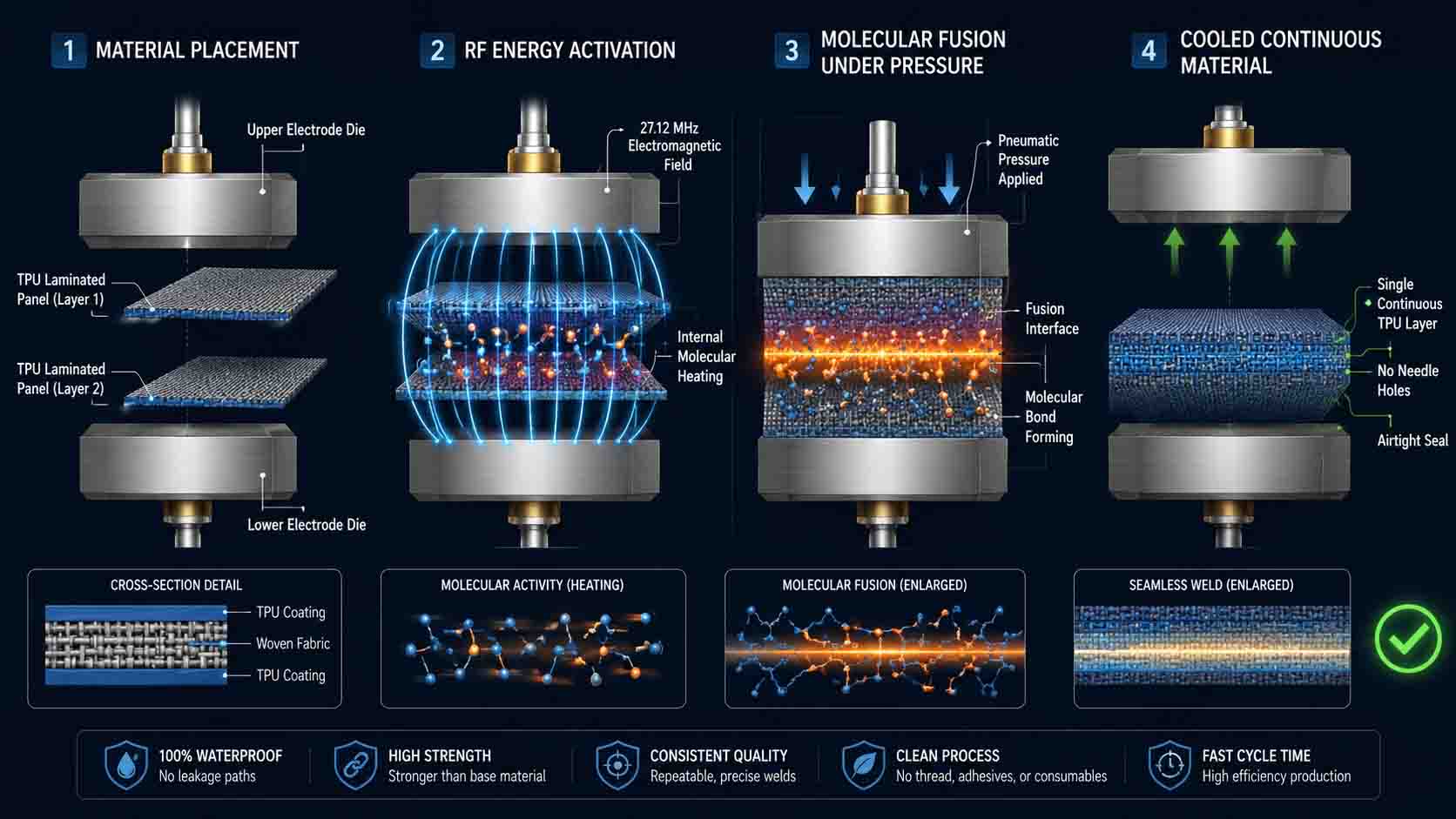

Вместо механического соединения двух панелей ТПУ с помощью резьбы, высокочастотная сварка использует электромагнитную энергию частотой 27,12 МГц для генерации тепла внутри материала ТПУ в зоне соединения. Переменное электромагнитное поле заставляет полярные молекулы внутри ТПУ быстро колебаться, вызывая внутреннее трение и тепло. Под одновременно приложенным пневматическим давлением материал на границе раздела двух панелей достигает температуры плавления, и слои сливаются на молекулярном уровне.
Когда электромагнитное поле удаляется и материал охлаждается под постоянным давлением, две панели становятся одним сплошным куском материала в зоне сварки. Здесь нет отверстий для иголок, ниток и ленты, закрывающей что-либо. Шов не загерметизирован — он больше не существует как отдельная структура. Внутренняя оболочка мягкого охладителя, сваренного высокочастотной сваркой, фактически представляет собой единый водонепроницаемый бассейн.
На практике это означает, что талая ледяная вода прилегает к поверхности и не имеет путей проникновения. Здесь нет краев ленты, которые можно было бы поднять, отверстий для стежков, которые открывались бы под давлением, а также механизма разрушения, который постепенно снижает качество шва в течение срока службы продукта. Зона сварного шва, которая удерживает воду в тот день, когда продукт будет отгружен, будет удерживать воду так же, как и два года спустя, при условии, что основной материал не поврежден физически.
Метод конструкции также позволяет использовать герметичные системы застежек-молний, дополняющие сварную подкладку. Когда правильно подобранная водонепроницаемая молния используется вместе с корпусом, сваренным высокочастотной сваркой, в результате получается холодильник, который можно опрокинуть на бок, перевернуть или погрузить в воду без протечек — не из-за осторожного обращения, а потому, что в конструкции нет пути для выхода воды.
Лабораторные испытания: как подтверждаются заявления о производительности
Характеристики материалов и методы изготовления определяют, на что в принципе способен рюкзак-холодильник. Лабораторные испытания определяют, действительно ли конкретный продукт соответствует этому потенциалу. Для мягких охладителей премиум-класса наиболее важными являются три протокола испытаний.
Тестирование на удержание льда
Удержание льда является основным требованием к производительности любого кулера, и оно очень зависит от того, как проводятся испытания. При значимом тестировании загруженный охладитель помещается в камеру с климат-контролем, в которой поддерживается постоянная температура окружающей среды — обычно 90 °F (32 °C) или выше, имитируя пиковые летние условия — и измеряется, как долго сохраняется твердый лед. Премиальная конструкция с использованием изоляции из пенопласта с закрытыми порами в сочетании с высокочастотными сварными швами и герметичными крышками обеспечивает удержание льда в этих условиях от 48 до 72 часов, в зависимости от толщины пены и начальной ледяной нагрузки. Испытания, проводимые при более низких температурах окружающей среды или с предварительно охлажденными камерами, дают более длинные цифры, которые не отражают реальное использование на открытом воздухе.
Испытание гидростатическим давлением
Целостность шва под давлением проверяется путем накачивания герметичного охладителя до заданного внутреннего давления, измеряемого в барах, и проверки отсутствия утечки воздуха через зоны шва или системы закрытия. Испытание давлением 1,0 бар, эквивалентное гидростатическому давлению 10-метрового столба воды, является подходящим стандартом для продуктов, предназначенных для использования на открытом воздухе, включая возможное погружение в воду. Рейтинги IPX7 (погружение на глубину 1 метр в течение 30 минут) и IPX8 (длительное погружение на глубину более 1 метра) следует проверять путем испытаний в камере, а не путем самосертификации. ВЧ-сварные швы стабильно выдерживают давление 1,0 Бар; швы, прошитые лентой, обычно терпят неудачу при давлении от 0,1 до 0,3 бар по одному и тому же протоколу испытаний.
Падение и нагрузочное тестирование
Полностью загруженный мягкий рюкзак-холодильник — лед, еда и напитки вместе — может весить от 15 до 20 килограммов. Система ремней безопасности, точки крепления плечевых ремней и ручки для переноски испытывают значительную нагрузку при нормальном использовании, и эта нагрузка концентрируется в точках крепления сварных швов или швов. В ходе нагрузочных испытаний система переноски подвергается максимальной номинальной грузоподъемности и подвергается повторяющимся циклам падения, чтобы убедиться, что точки крепления не выйдут из строя во время использования в полевых условиях. Это испытание особенно важно для сварных креплений ручек и ремней, приваренных высокочастотной сваркой, где зона сварки должна удерживать несущие детали без усиления, которое обеспечивает сшивание в местах соединения ткани с фурнитурой.
Что эти инженерные решения означают для OEM-поставщика
Разрыв в производительности между мягким рюкзаком-холодильником премиум-класса и продуктом, который просто выглядит так, почти полностью определяется решениями, принятыми на этапе спецификации материала и метода изготовления — еще до того, как будет произведено одно изделие. К тому моменту, когда продукт поступает на рынок и клиенты возвращают его из-за протекающих швов или нарушения удержания льда, эти решения уже приняты.
Для брендов, оценивающих партнеров-производителей мягких охладителей, правильные вопросы, которые следует задать, являются конкретными: какие сорта ТПУ используются для изготовления вкладыша и имеют ли они сертификацию для пищевых продуктов? Швы ВЧ сварены или прошиты лентой, и на какое давление выдерживают сварные швы? Как на самом деле выглядит протокол испытаний на удержание льда — температура окружающей среды, продолжительность и условия начальной нагрузки? Гидростатические испытания проводятся для каждой единицы или для каждой партии?
Производитель, обладающий реальными возможностями в этой категории продуктов, сможет дать прямые ответы на все эти вопросы. Технологию, лежащую в основе мягкого рюкзака-холодильника, который на самом деле работает, объяснить несложно — он просто специфичен, а специфичность — это именно то, что отличает продукт, заслуживающий поддержки, от продукта, который таковым не является.
