Палубные мешки для морских судов: гидролиз в соленой воде и динамические сдвиговые нагрузки

Привязать сухой мешок к каяку или SUP-палубе выглядит просто. Поиск OEM-партнера, способного изготовить палубную сумку, способную выдержать сезон воздействия соленой воды и волновых волн класса IV, является проблемой материаловедения. Большинство коммерческих сухих мешков не вытекают из основного затвора. Они выходят из строя в точках крепления, либо сам материал разрушается под воздействием УФ-излучения.

Длядиректора по снабжению морским и тактическим снаряжениемВыбор палубной сумки означает планирование динамического воздействия, а не только статической гидроизоляции. Палубный мешок – конструктивный элемент судна, поглощающий энергию волн. Если ваш партнер-производитель будет относиться к нему как к обычному рюкзаку, количество отказов в полевых условиях будет катастрофическим.

Реальность расслаивания: соленая вода и АСТМ Г154

Морская среда враждебна гибким полимерам. УФ-излучение ускоряет разрушение пластификатора. Соленая вода вызывает гидролиз. Эта комбинация разрушает обычный ПВХ и стандартный полиэфирный ТПУ.

В сухих мешках потребительского класса материал выглядит прочным на полу выставочного зала. Под постоянным воздействием солнечных лучей и солевых брызг полиэстер ТПУ становится хрупким. В местах изгиба образуются микротрещины. В течение 90 дней интенсивного использования в морских условиях водонепроницаемый барьер отслаивается от основного текстиля. Сумка не просто протекает; он теряет свое покрытие.

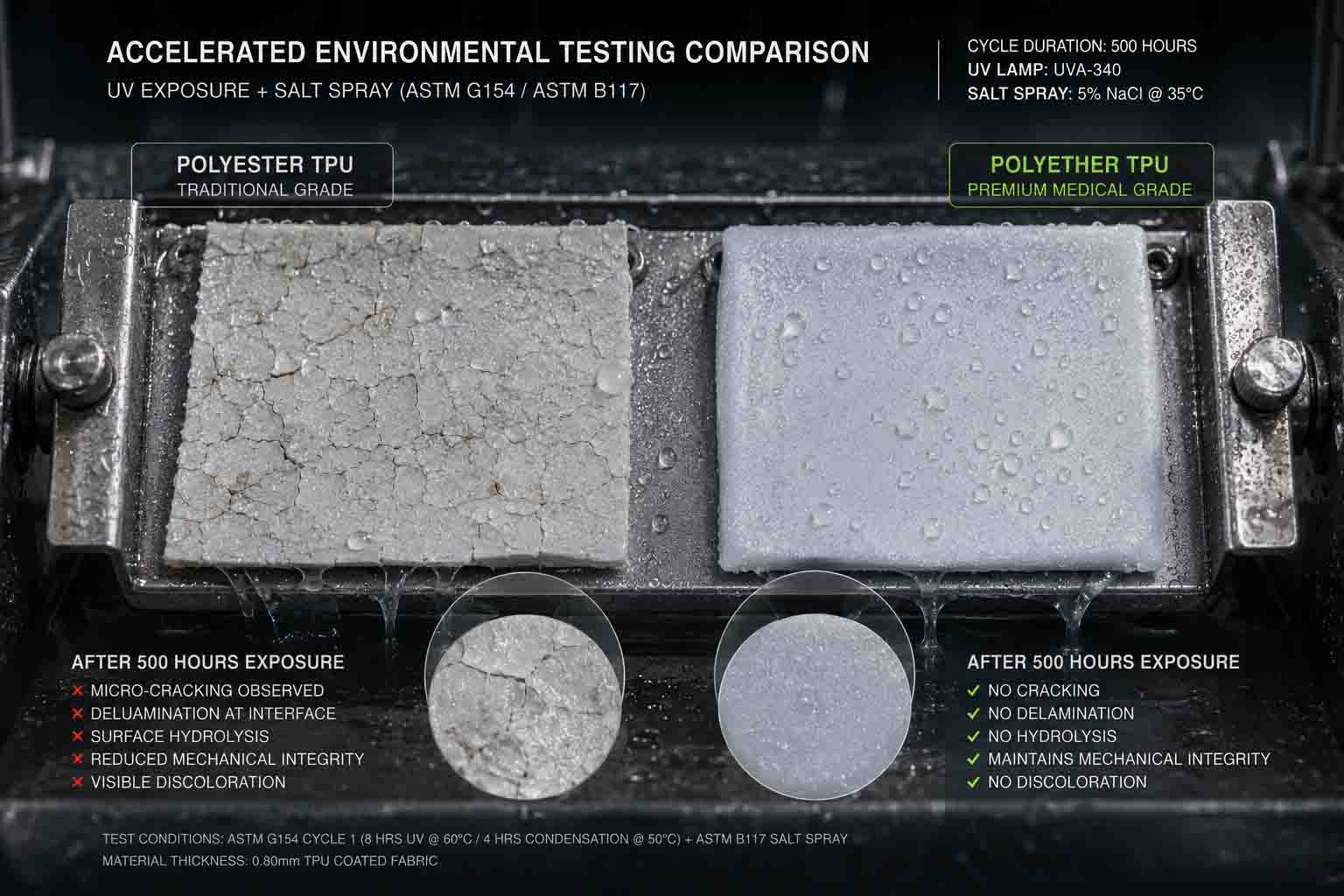

Для морского производства требуется ТПУ на основе полиэфира. Но указать семейство полимеров недостаточно. Материал должен быть проверен на соответствиеАСТМ Г154(Стандартная практика эксплуатации люминесцентных ультрафиолетовых ламп для экспонирования неметаллических материалов). Если завод не может предоставить данные ускоренного выветривания, доказывающие, что ТПУ сохраняет прочность на разрыв после 500 часов циклического воздействия ультрафиолета и конденсации, вы покупаете одноразовый продукт.

Уязвимость опорной точки: динамические сдвиговые нагрузки

Когда быстрый или тяжелый океанский прибой класса IV разбивается о палубу каяка, загруженный мешок объемом 20 л создает огромную динамическую силу сдвига. Эта сила передается непосредственно на D-образные кольца или приваренные RF-сварными ремнями крепления сумки к такелажу палубы.

Здесь коммерцияпроизводство тактического и уличного снаряжениятерпит неудачу. Завод оптимизирует параметры высокочастотной сварки для получения прямых швов. Но приварка толстой многослойной петли к внешней стороне сумки требует совершенно другой настройки инструментов и профиля времени выдержки.

Если время выдержки высокочастотной сварки на язычке отклоняется на 0,3 секунды, для визуальных инспекторов по контролю качества сварной шов кажется сплошным. В полевых условиях, когда на мешок ударяется волна массой 50 фунтов, динамическая нагрузка отрывает заплатку прямо от основной ткани, обнажая голую ткань под ней. Целостность основного шва не имеет значения, если точки крепления прорывают дыру в боковой части сумки.

Помимо статических испытаний: мгновенные скачки давления

Статические испытания на погружение обманчивы. Осторожно опустите мешок в резервуар под давлением 1,0 бар, чтобы убедиться, что швы удерживают воздух. Он не имитирует каяк, катящийся в сильном прибое.

Волна, падающая прямо на систему закрытия, вызывает мгновенные скачки гидростатического давления, которые намного превышают номинальную статическую глубину. Система закрытия — будь то тщательно спроектированная задвижная крышка с ребрами жесткости илиГерметичная молния, используемая в экипировке для экстремальных ралли на мотоциклах— должны быть спроектированы так, чтобы отклонять ударное давление. Вода, свернувшаяся в складку под действием высокой скорости, ведет себя иначе, чем вода, упирающаяся в шов. Отклонение от удара требует жесткости конструкции в точке закрытия, а не только воздухонепроницаемого материала.

Убийственный выстрел аудита снабжения

Чтобы оценить OEM-производителя палубных сумок морского класса, необходимо просмотреть маркетинговые брошюры. Когда вы гуляете по заводским цехам, визуальный осмотр швов — пустая трата времени. Задайте руководителю отдела разработки следующие конкретные вопросы:

• Покажите мне данные универсальной испытательной машины (UTM) по прочности на отслаивание ваших D-образных колец, сваренных радиочастотной сваркой. Что такое пиковая нагрузка в Ньютонах?
• Как вы регулируете температуру и давление инструментов для высокочастотной сварки при приклеивании жесткой петли толщиной 3 мм к оболочке из ТПУ толщиной 0,6 мм?
• Предоставьте журналы разложения ASTM G154 под воздействием ультрафиолета и морской воды для этой конкретной партии полиэфирного ТПУ.

Если фабрика в ответ указывает на обычный резервуар для статической воды с давлением 1,0 бар, она производит игрушки для бассейна. Они не производят снаряжение для выживания морского класса.
